CLW5250JSQ
CLW
XCMG

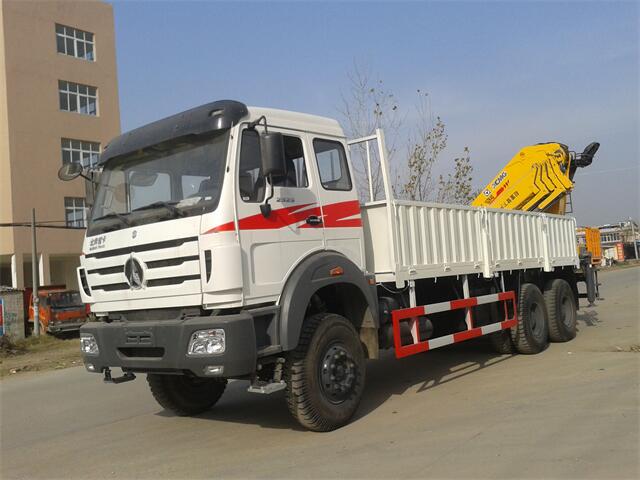

Beiben краны ачааны машин (6x4,320 морины хүчтэй) XCMG Sq16zk4q 16 тоннын даацтай кран beiben ачааны машин дээр суурилуулсан | ||
Ялгарлын стандарт | 2 евро | |
Загварын нэр | DTA5250GSS | |
Явах эд ангийн загвар | ND5250GGSA50JQ | |
Жолооны төрөл | 6х6 эсвэл 6х4 | |
Dimensions | ||
Тэнхлэг хоорондын зай(мм) | 5050+1450 | |
Нийт хэмжээ (мм) | 11440x2500x3328 | |
ачааны хайрцагны хэмжээ (мм) | 7600x2250x1400 | |
Weights | ||
GVW(кг) | 25000 | |
Нэрлэсэн ачааны жин (кг) | 13520 | |
Жин (кг) | 11010 | |
чанарын хувьд ашиглалтын хүчин зүйл | 1.27 | |
Урд тэнхлэг (Мерседес Бенз технологи) | Урд тэнхлэгийн даац 7 тонн, Давхар гутлын дисктэй агаар таслах систем | |
Арын / дунд тэнхлэг (Мерседес Бенз технологи) | 13 тонн/тэнхлэг (хосолсон 2 тэнхлэг) Хос хэлхээний агаарын тоормосны систем, жолоодлогын тэнхлэг, хайлшаар хийсэн тэнхлэгийн бүрээс, дугуйны хажуугийн бууруулагчтай | |
Урд тэнхлэгийн зай (мм) | 1940 | |
Арын тэнхлэгийн зай (мм) | 1847/1847 | |
Урд/хойд уналт (мм) | 1410/2530 | |
Ойртох өнцөг(°) | 34 | |
Хөдлөх өнцөг(°) | 24 | |
Хамгийн их хурд (км/цаг) | 80 | |
Хөдөлгүүр | ||
Хөдөлгүүрийн загвар | Weichai power Co.,Ltd компанийн WD615.44 | |
Хөдөлгүүрийн төрөл | 4 цус харвалт, усан хөргөлттэй, дээд тэнхлэг, шууд шахах, турбо цэнэглэгч, Intercooling хөдөлгүүр | |
Цилиндрийн тоо | шулуун - 6 цилиндр | |
Шилжилт(L) | 9.726L | |
Макс.гаралт (kw/Ps/rpm) | 235 кВт (320 ps) / 2200 эрг / мин | |
Хамгийн их эргэлт/Хурд (Нм/мин) | 1250 Нм / 1400-1600 эрг / мин | |
Жолооны шугам | ||
Авцуулах хэрэгслийн тодорхойлолт | ¢420, хуурай дан хавтан, гидравлик удирдлагатай, механик гидравлик тусламжтай ажиллах | |
Халдаах | Дамжуулах загвар: 5S-111JP 8 дамжуулагч, 1 урвуу араа, гар ажиллагаатай | |
Тоормосны систем | Үйлчилгээний тоормос | Тоормосны завсарыг автоматаар тохируулах боломжтой давхар эргэлтийн агаарын тоормосны систем |
Туслах тоормос | WEVB(Хөдөлгүүрийн яндангийн тоормос) | |
Зогсоолын тоормос | Дунд болон хойд дугуйнд хаврын тоормосны нөлөө | |
Түдгэлзүүлэх систем | ||
Урд тэнхлэг | Хагас эллипс навчны булаг амортизатор | |
Арын тэнхлэг | Torsion bar хагас эллипс навчны булаг | |
Цахилгаан тоног төхөөрөмж | ||
Хүчдэл | 24V | |
Батерей | 2X12V/135Ah | |
Эхлэгч | 6.2Кв/24В | |
Краны тодорхойлолт
| Зүйл | Нэгж | Параметр |
| Хамгийн их өргөх хүчин чадал | кг | 16000 |
| Хамгийн их өргөх мөч | tm | 40 |
| Хүчийг санал болгож байна | кВт | 37 |
| Гидравлик системийн тосны хамгийн их урсгал | л/мин | 63 |
| Гидравлик системийн хамгийн их даралт | Мпа | 31.5 |
| Газрын тосны савны багтаамж | L | 250 |
| Краны жин | кг | 5000 |
| Суурилуулалтын зай | мм | 1500 |
| Эргэлтийн өнцөг | ° | 360° Бүх эргэлт |
Үйл ажиллагааны мэдэгдэл
1. График дээрх ажлын радиус нь ачааллын хазайлтыг харгалзан үзсэн болно.Тиймээс бид энэ бодит ажлын радиусаар зөвшөөрөгдөх ачааллын жинг тооцоолж болно.
2. Хүснэгтэд үзүүлсэн хоёр өгөгдлийн хооронд өгөгдлийн урт байх үед том ажлын радиустай ачааны жингийн өгөгдлийг стандарт утга болгон авах хэрэгтэй.
3. Тогоруу 6.5м-ээс урт сунах үед хөл нь бүрэн сунгагдсан байх ёстой.
4. Тулах хөлийн урд хэсэгт краны ачааллыг ажиллуулах үед ширээн дээрх ачааны жин 25% ба түүнээс бага болж буурдаг.
5. Баруун талын хүснэгтэд гулзайлтын хазайлтын нөлөөллийг тооцохгүй.
6. Ширээн дээрх ачааллын хамгийн их жинд хатуу тэгш газар зогсож байгаа хөлийг тэгш газрын нөхцөл болгон авч, дэгээ ба дамрын жин (40 кг) багтана.
7. Хүнд ачааны газрын клиренс 300мм-ээс дээш байвал гараа доош сунгаж болохгүй.Гэхдээ краны кабелийг сунгаж болно.
Анхаар: Өргөх нэрлэсэн ачааллын энэ өгөгдөл нь краны сайн тогтвортой байдалд тулгуурладаг.Краны тогтвортой байдал хангалтгүй үед өргөх жинг зохих ёсоор бууруулна уу.
