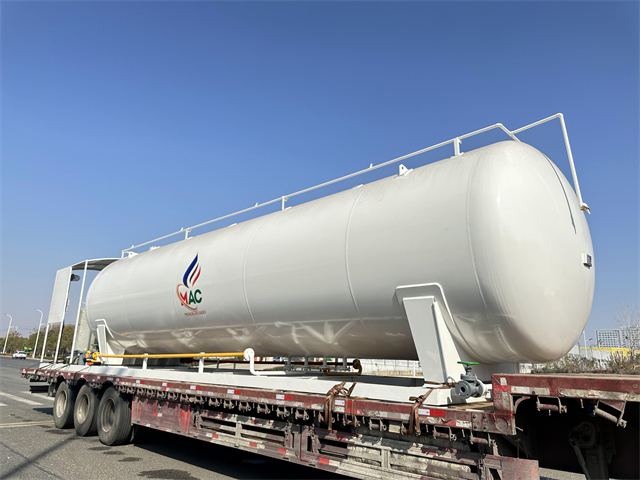

Ухаалаг 100 cbm Lpg хий түгээх станц

Илүү хэмжээ (мм)

13000*2200*3200

8300*2200*3200

Савны хэмжээ (мм)

12900*2224*2814

8158*2324*914

Түүхий эд

Q345R

Зузаан (мм)

14мм

14мм

Ачаалах хүчин чадал

42 тонн  100 куб.м

12 тонн 30 ​​куб метр

Дизайн даралт (Мпа)

1.77 МПа

Ажлын даралт (Мпа)

≤1.6 МПа

Ажлын температур

≤50 ℃

Гидростатик туршилт (Мпа)

2.22 МПа

Агаар үл нэвтрэх туршилтын даралт (Мпа)

1.77 Мпа

Хийн түгээгүүр

Загвар: JQ060L-C-1G

Урсгалын хурд: 10-40л/мин

Хүчдэл: AC220V

Нэрлэсэн даралт: 2.5 Мпа

Эрчим хүчний алдагдал: 66w

Хамгаалалтын тохирлын гэрчилгээ: GYB01231

Мэргэшсэн үнэлгээ: 1

Илрүүлэх хамгийн бага утга: 5л

Тоолуур урсгал

Lpg дүүргэх цорго

Гар болон дэлгэцийн самбар бүхий цахим тооцоолуур

1

Lpg насос

Загвар: YQB15-5

Ашиглалтын даралтын зөрүү<=0.5Мпа

Урсгалын хурд: 15.5 cbm / ц

Орох даралт:<=1.0Мпа

Босоо амны хүч: 3.60 кВт

Эргэлтийн тоо: 780 r / мин

Тохиромжтой хүч: 5.5 кВт

1

Тэсрэлтийн хамгаалалттай мотор

Загвар: YB3-132S-4

Эрчим хүч: 5.5 кВт

Хүчдэл: AC380V

Шахуургын өмнө шүүнэ

DN50

2

Хоолойн аюулгүйн хавхлага

DN50 эсвэл DN80

1

Танкны аюулгүйн хавхлага

DN50 эсвэл DN80

1

Соронзон түвшний хэмжигч

UH2

1

Термометр

1

Манометр

1

Бөмбөг хавхлага

DN80

1

Бөмбөг хавхлага

DN50

8

Бөмбөг хавхлага

DN25

2

Бөмбөг хавхлага

DN20

2

Галд тэсвэртэй хавхлага

DN50

1

Дэлбэрэлтээс хамгаалах хяналтын хайрцаг

1

Купер хавхлага

2G1/2

3

Купер хавхлага

2G2#

3

Цочрол шингээх хоолой

DN20 эсвэл DN25

2

Өнцгийн зогсоох хавхлагууд

DN20

2

Өнцгийн зогсоох хавхлагууд

DN25

1

Өнцгийн зогсоох хавхлагууд

DN50

5

DIN Y төрлийн шүүлтүүр

DN50

2

Хоног шалгах хавхлага

DN50

2

Хавхлагыг шалгах

DN50

2
